鞍鋼首創高爐噴吹除塵灰DCR技術 大幅減少粉塵排放

針對冶金粉塵燒結等造塊再利用方式一次性減量率低、現有的高爐噴吹利用方式熱均衡難以把握且輸送管道易堵、各種再利用方式二次揚塵嚴重等諸多問題，面臨當前各種冶金粉塵再利用方式都沒有立足于自身整個冶金企業的各類粉塵和全量處理的局面，鞍鋼為探索出一條冶金粉塵再資源化科學利用的道路，在認真調查研究的基礎上，開展了以“本企業全部冶金含鐵碳粉塵再資源化利用”為核心的“含鐵粉塵與煤同噴”、“噴煤配比優化”、“含鐵粉塵高噴吹比下高爐操作之‘入爐焦炭綜合物化性質與高爐回旋區狀態對應關系模型的開發與應用’”及“無波動熱風爐控制技術研發”等一系列技術研究與開發，以期實現在高爐綜合噴吹環節實現煉鐵工序成本的穩步降低和長遠綠色發展，最終首創了DCR(Metallurgical-dust Cleanly Recycle Technology of Ansteel)技術。

DCR研發的總體思路及研發理念

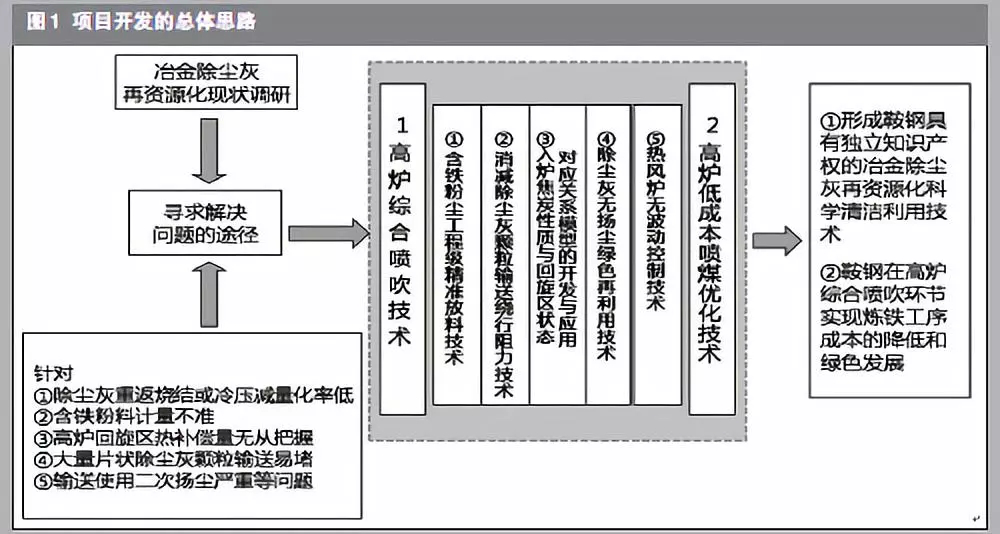

DCR研發的總體思路見圖1。

DCR的研發，遵循“RESER”理念：即總量的一次減量化（Reduction）、工藝的環保性（Environment）、技術的科學性（Scientific）、方法的經濟性（Economical）及再利用的資源化（Recycle）。

具體工藝組成

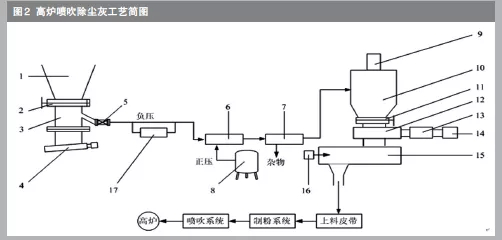

該工藝由4部分組成，高爐噴吹除塵灰工藝簡圖見圖2。

一是采灰系統：由儲粉罐1、插板閥2、分料器3、蝶閥5和吸排車6構成。

二是上灰系統：由吸排車6、過濾器7、N2罐8及儲粉罐10構成。

三是放灰系統：由儲粉罐10、插板閥11、星型卸料閥12、雙輪攪拌加濕器15、可控打水器16和上料皮帶構成。

四是制粉與噴吹系統：上料皮帶以后部分與正常制粉、噴吹系統相同。

高爐綜合噴吹技術研究。

鞍鋼開展此項研究，從除塵灰再資源化利用方式的根本性著手，最終確定了以“灰與煤比例可控預混+制粉系統+噴吹系統+高爐”為工藝主線。

在具體的研發過程中，鞍鋼針對除塵灰重返燒結或冷壓減量化率低、含鐵粉料計量不準、高爐回旋區熱補償量無從把握、大量片狀除塵灰顆粒輸送易堵、輸送使用二次揚塵嚴重等問題，依次開展了以下5項關鍵技術的研究：

含鐵粉塵工程級精準放料技術。

經過多次的現場試驗，鞍鋼研發出以“布袋集粉罐下部的下料插板閥11適宜開度（25%～55%）、星型卸料閥12槽容（縮小約20%）和星型卸料閥電動機之減速機調頻器14頻率（在2Hz～3.5Hz適當調整）”為關鍵參數的含鐵粉塵工程級（1‰）精準放料技術，實現了對整個DCR工藝過程熱量把握環節的冷料量把控。

消減除塵灰顆粒輸送繞行阻力技術。

該工藝?yán)?/span>“塵、煤同入制粉系統”這一過程規整了除塵灰顆粒，加大了顆粒形狀系數ξ，縮小了非球形顆粒的繞流阻力系數CR，消減除塵灰顆粒輸送繞行阻力，進而使雷諾數Re滿足阿連沉降公式，從而巧妙地消除了大量片狀除塵灰顆粒在管道中造成的堵塞現象，確保了噴吹系統的順暢?，F(xiàn)場檢測結果表明，中速磨磨煤功沒有明顯增加，現場統計數據表明，中速磨磨煤功為（43.40±0.05）kW·h/t煤。

熱風爐無波動控制技術。

無波動熱風爐控制技術的成功研發，通過非固定周期和風機恒壓換爐操作，提高風溫24.5℃，風溫波動幅度縮窄19.4%，風壓波動縮窄11.6%，為穩定高爐操作、增大高爐對所噴涼性含鐵物料量的適應度、強化高爐生產，提供了熱補償最有效的保障。

除塵灰無揚塵綠色再利用技術。

鞍鋼在攪籠15處完成了粉塵均勻加濕技術的研究，消除了除塵灰從集粉罐10向下放料環節的揚塵，也一同避免了含鐵粉塵布上制粉車間上料皮帶（K1）后被檢鐵器吸附，加之DCR工藝前段吸排車的使用，形成了整個DCR技術的綠色無揚塵特點。再者，多套集粉罐放料系統可存放以下物料：一是各類除塵灰，以便綠色科學再利用各種冶金粉塵；二是石灰及鎂石和硅石等造渣材料，以便調整爐缸處爐渣堿度，實現強化高爐脫堿、脫硫；三是釩鈦粉，以便靈活完成爐缸護爐操作；四是精礦粉，再配以多項熱補償手段，真正在高爐回旋區實現熔融還原與高爐煉鐵的革命性結合；五是廢塑料、生活垃圾等多種物料，一定程度上消除白色污染和生活垃圾對土壤和水源等自然生態的污染；六是氧氣，富氧燃燒提高高爐回旋區理論燃燒溫度，實現多重工藝目的；七是廢氣，一定程度的循環利用冶金廢氣，有利于減少排放；八是高活性碳分，以便靈活調劑高爐爐缸處的運行狀態，包括理論燃燒溫度、爐缸活度（死料柱焦炭粒度組成、死料柱表面溫度、死料柱透渣透液性等），最終形成高效靈活的高爐下部多重調劑新手段的有機集成。

入爐焦炭性質與回旋區狀態對應關系模型的開發與應用。

高比例、種類繁多、數量巨大的冶金除塵灰的合理再利用技術，其科學性應分別體現在硬件和軟件上：硬件的科學性主要體現在該技術所依附的工藝設備及路線對高比例、種類繁多、數量巨大的冶金除塵灰的全部再利用具有適應性；軟件上的科學性主要體現在該技術所具有的相關高爐操作技術與調劑手段，對高比例、種類繁多、數量巨大的冶金除塵灰的全部再利用具有從容性。

具體而言，入爐焦炭性質與回旋區狀態對應關系模型的開發，實現了如下應用：一是完成了粉塵噴吹量上限的確定，探明含鐵粉塵噴吹量上限為115.1kg/t，表明鞍鋼“冶金企業產生的含鐵粉塵（95kg/t以下）全部噴吹利用”可行。二是確定了企業全部除塵灰經DCR技術工藝再利用后，各種熱補償手段的調劑方式。“見煤即見礦”原則+除塵灰工程級精準放料控制技術，使得冷料加入高爐的均勻度和絕對量的把握得以保證；煤粉和CDQ粉在熱量上的保證有足夠的余地；熱風爐無波動控制技術，風溫提高、風溫風壓波動縮窄，為高爐噴涼性物料提供了最有效的熱補償；富氧，既保證了回旋區理論燃燒溫度，又消減了冶金企業因大量的N2需求而造成的O2過剩。上述集成型的熱補償手段，充分體現了DCR工藝的軟件從容性。三是粗略確定了DCR技術工藝中入爐焦炭性質與回旋區狀態（主要體現在爐缸死料柱狀態）對應關系。四是對企業的煉焦配煤具有一定的指導意義。

高爐低成本噴煤優化技術。

為了降低生鐵成本，研究者分析了鞍鋼目前噴煤系統存在的問題，通過對一制煤的制粉系統和噴吹系統的升級改造，高爐噴吹工藝由原來的間接噴吹改為直接噴吹，噴吹管線操作方式由原來的手動送煤改為自動噴吹，增強制煤能力，提高低價無煙煤和廉價煙煤比例，實現了煙煤比例大幅度提升，高爐噴煤成本明顯降低。

高爐噴吹除塵灰DCR技術應用實踐

鞍鋼鲅魚圈煉鐵部有約20萬噸/年的除塵灰，采用收集+吸排車送“強混”運回返燒結的原始處理方法，存在沿途揚塵嚴重、資源浪費、工藝流程長，燒結礦性能不穩定，次生灰塵，重復燒結與冶煉，再利用率低等問題，而且其中礦槽灰與焦槽灰“分除混送”。

在鲅魚圈煉鐵部，強混環節費用7元/噸，加之吸排罐臺班費為1871元（8小時），計每天7個臺班，全年除塵灰原處理方法費用為605萬元，加之20萬噸除塵灰重返燒結的制造費用為1250萬元，共近2000萬元。鲅魚圈煉鐵部工程總投資320萬元，資金回收期按15年計，故成本上為20萬元/年左右。

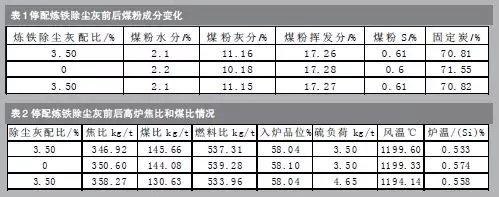

鲅魚圈煉鐵部于2017年7月22日起正式開始高爐噴吹除塵灰。停配煉鐵除塵灰前后煤粉成分變化見表1，停配煉鐵除塵灰前后高爐焦比和煤比情況見表2。現將其煉鐵除塵灰對高爐燃料比的綜合影響效果分析如下：

停配煉鐵除塵灰對高爐燃料比的影響。

停配煉鐵除塵灰后，雖然煤粉的固定碳有所上升，但由于煤粉中缺少除塵灰中的氧化劑（除塵灰中含有45%氧化鐵），限制了煤粉的燃燒反應，反而使高爐的燃料比上升1.97kg/t。風溫變化較小，可忽略不計，高爐Si上升0.041%，需消耗燃料比1.64kg/t（按Si提高1%需40kg焦比計算）。扣除以上影響，高爐停配煉鐵礦槽除塵灰后，燃料比實際增加0.33kg/t。

配煉鐵除塵灰對高爐燃料比的影響。

配煉鐵除塵灰后，風溫降低5.19℃，需增加燃料比1.3kg/t（100℃風溫影響25kg/t焦比計算）；高爐Si含量下降0.016%，減少燃料比0.64kg/t（按Si提高1%需40kg/t焦比計算）。扣除以上影響，高爐配煉鐵礦槽除塵灰后，燃料比實際降低5.98kg/t。

煤粉中加入3.5%的除塵灰配比，平均可使燃料比降低3.16kg/t。

結論

鞍鋼鲅魚圈煉鐵部高爐噴吹除塵灰，清潔不揚塵，技術成熟；其煤粉中加入3.5%的除塵灰配比，平均可使燃料比降低3.16kg/t。

DCR技術克服了現行多種冶金粉塵處理方法存在的痼疾，自身普適性強，一次減量率達100%，且綠色環保、科學合理，在鋼鐵行業中成功地探索出了一條更好的冶金粉塵科學再利用工藝技術路線。

鞍鋼年產各種冶金粉塵230余萬噸，用該工藝進行處理，可減少近150萬噸粉塵的循環，同時可增產、節焦，環保效果明顯。DCR技術如在冶金企業內加以推廣，社會效益巨大。
